Здания и сооружения требуют точности исполнения всех работ, надежности и долговечности объекта. Необходимо провести процедуры изучения и контроля за всеми параметрами, определить их соответствие проекту и нормативным актам.
Одним из видов таких действий является фасадная съемка.
Понятие
Данный метод преследует своей целью создание точного внешнего облика любого строительного объекта. Съемка дает возможность получить количественные данные о любой особенности фасада, которые затем вносятся в строительную и проектную документацию.
Точность выполнения работ предполагает Подереваня съемка, когда включаются любые природные объекты, или все координаты строительной конструкции с учетом размеров и конфигурации здания, расположения сооружения на местности.
Среди основных вариантов подобных работ выделяют:
- С помощью летательных аппаратов производят аэрофотосъемку.
- При составлении плана местности основной является фототеодолитная съемка.

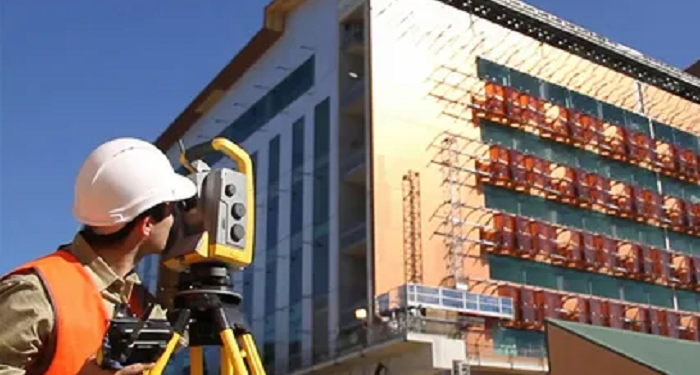

- Для обмеров фасадов, имеющих малую нагруженность, используется тахеометрический метод измерения.
- Новейшим способом является лазерное сканирование.
- Комбинированный вариант, называемый еще фототахеометрическим использует новейшие цифровые технологии, применяется для измерения фасадов любых сооружений.
Кроме фасадной съемки могут использоваться маркшейдерские работы для изучения состава грунта и горных пород, чтобы определить соответствие сооружения параметрам участка местности, если требуется проведение значительных подземных выработок.
Правила
При проведении работ по любой методике, требуется привязка сооружения или здания к определенной системе координат и к высотам местности. Выбираются горизонтальная ось вдоль фасада, вертикальная строго по высоте здания и еще одна, дополняющая.
Прибор, с помощью которого ведут съемку можно устанавливать в произвольной точке и ввести ее координаты для начального отсчета. При такой методике можно вести съемку отдельных частей фасада, она применяется для простых и небольших по размеру объектов.
Вторым вариантом, более качественным и полным, является создание планово-высотного обоснования вокруг здания или сооружения. В этом случае съемка проводится в единой системе координат для всех частей фасада и является объемной.
При переносе трехмерной модели съемки на чертежи потребуется разделять фасад на отдельные составляющие, чтобы показать его точно в различных ракурсах и проекциях.
